| 产品特性：低相噪 | 是否进口：否 | 加工定制：否 |
| 品牌：盛铂科技 | 型号：SLFS20系列 | 测量范围：200MHz到20GHz |
| 测量精度：0.1Hz | 产品用途：信号处理 |
产品特点:
? 输出频率范围：200MHz~20GHz；
? 低相位噪声：-116dBc/Hz@10kHz（10GHz）
? 跳频时间：≤200uS
? UART接口模块或标准PXI模块结构
产品概述:

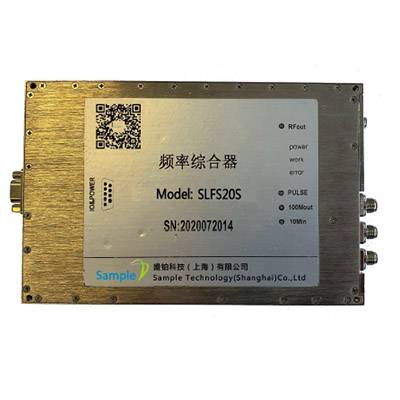

盛铂科技SLFS20系列低相位噪声频率综合器的频率可以为200MHz到20GHz任意频率输出，频率的最小步进为0.1Hz，SLFS20系列采用复杂的多路锁相环设计，其相位噪声当频率为10GHz可以达-116dBc/Hz@10kHz。
SLFS20内部集成***的恒温晶振，后端对频率进行了多路分段滤波，让SLFS20整个模块的谐波也非常***，经过多环处理后的射频信号杂散典型值为-70dBc，可以满足很多***的测试系统和信号处理。
主要指标:
主要电性能指标 | |||||||
输出频率（MHz） | 200~20000 | ||||||
频率步进（Hz） | 0.1（0.2~15GHz）/0.2（15~20GHz） | ||||||
跳频时间（uS） | ≤200（不含通讯时间） | ||||||
输出功率（dBm） | -40~+10 | ||||||
功率步进（dBm） | 0.1 | ||||||
输出功率稳定度（dB） | ±1（-15dBm~+10dBm）；±2（-40dBm~-15dBm） | ||||||
频率稳定度 | 2e-7（外参考时同外参考） | ||||||
频率准确度 | 2e-7（外参考时同外参考） | ||||||
杂散（dBc）（0dBm输出时） | 典型：≤-70dBc；：≤-65dBc | ||||||
谐波（dBc）（0dBm输出时） | ≤-20 | ||||||
相位噪声 | 频偏 | 载频 | 标准 | 选件* | 载频 | 标准 | 选件* |
dBc/Hz@100Hz | @0.2GHz | -107 | -117 | @0.5GHz | -101 | -111 | |
dBc/Hz@1kHz | -132 | -139 | -126 | -133 | |||
dBc/Hz@10kHz | -141 | -147 | -134 | -141 | |||
dBc/Hz@100kHz | -141 | -151 | -134 | -141 | |||
dBc/Hz@1MHz | -141 | -151 | -136 | -141 | |||
dBc/Hz@100Hz | @1GHz | -95 | -105 | @5GHz | -81 | -91 | |
dBc/Hz@1kHz | -120 | -127 | -106 | -113 | |||
dBc/Hz@10kHz | -130 | -135 | -116 | -122 | |||
dBc/Hz@100kHz | -130 | -135 | -116 | -122 | |||
dBc/Hz@1MHz | -132 | -135 | -118 | -122 | |||
dBc/Hz@100Hz | @10GHz | -75 | -85 | @20GHz | -69 | -79 | |
dBc/Hz@1kHz | -100 | -107 | -93 | -101 | |||
dBc/Hz@10kHz | -110 | -116 | -103 | -110 | |||
dBc/Hz@100kHz | -110 | -116 | -103 | -110 | |||
dBc/Hz@1MHz | -112 | -116 | -105 | -110 | |||
供电（V/A） | +12/1.6（启动）；+12/1.2（稳定） | ||||||
接口要求 | 射频接口：SMA-KFD 控制及电源接口：J30J-09（UART封装）；J1、J2（PXI标准封装） | ||||||
外形尺寸及重量 | 146.1×95×20mm（3UPXI单槽尺寸）；≤0.18kg | ||||||
控制方式 | UART/（兼PXI） | ||||||
工作温度（℃） | -40~+70 | ||||||
储存温度（℃） | -55~+85 | ||||||
脉冲调制（ALC打开模式） | |||||||
调制深度 | ≥60dBc（@+10dBm） | ||||||
脉冲形式 | 内部/外部 | ||||||
调制脉冲宽度 | 100ns~10ms | ||||||
上升/下降沿 | ≤50ns/100ns |
